本章着重介绍康明斯发电机组机体的清洗方法，通过对康明斯发电机组拆卸与清洗后，重点学会以下内容：测量主轴承座孔孔径；测量缸套孔径；缸套孔径、圆度和圆柱度规定值、缸套台肩凸出机体项面高度值。康明斯发电机组拆卸是修理工作运行的第一步，拆卸工作运行做得好就能为以后的工作运行创造良好的条件。发电机组的拆卸看起来似乎很简单，但是不重视，粗枝大叶，不注意零件的拆卸方法，不留心各零件间的连接关系，将会造成机件的损伤或其他事故，影响修理工件的正常进行。因此，在拆卸发电机组时，必须按照正常的拆卸步骤进行。

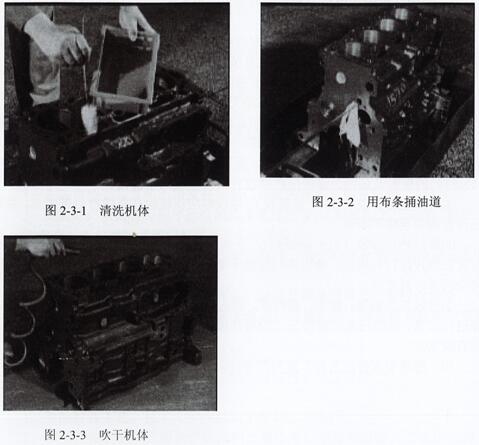

1．在着手擦洗前，对我们的体内作初阶段常规审核，以明确要不要能拿取。常规审核我们的体内要不要有开裂、砂眼等锻铸疵点，机械性精生产流程要不要五证齐全，精生产面要不要有碰伤。2．擦拭：一条件下，先用油田电水喷洗心肌细胞外围网脏物，后用擦拭剂洗去心肌细胞内链和外表体上及油道、水道中的污渍、粘砂、发动机积碳及基性岩物，接下来如何再用重油擦拭各油道（专门是主油道、副油道。这三个油道不得不用净的布条拖捅）、内腔、进给承孔、气缸滑动轴承孔、进给承螺丝孔及气缸盖螺丝孔，但会用油田电的空气晾干。心肌细胞便于度的审核评定是：用白绸布捅过油道应不改变黑，用强磁链接棒审核各油道、内腔应无铁沫粒子。如水道、水腔基性岩水垢污垢加重，所需用除垢剂剂治理 。心肌细胞各轴孔及螺孔是不能有铁沫拉圾，心肌细胞各沾染体上擦拭不净的的隔绝纸垫、发动机积碳及隔绝胶，必须时用铲刀铲净的。后用油田电气晾干心肌细胞。下图2-3-1、图2-3-2、图2-3-3。

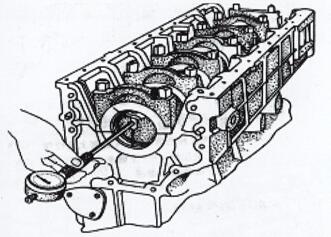

1．测量主轴承座孔孔径：如图2-3-4。将主轴承盖装到机体上并按规定力矩上紧，用内径百分表(分度值0.0lmm)，校准后，在主轴承座孔工作长度上测量相互间保持竖直x、y两中心点厚度。按照其侧量得的厚度去分类，各cpu型号轴承座孔粒径分类对比，见表2-3-1。

 图2-3-4  刀盘承座外径的在线测量

表2-3-1各机型主轴承座孔孔径分组对照表

门焊机好友分组	YC6112产品系列广西顶博发电机组制造表、YC4112产品系列广西顶博发电机组制造表、、产品系列广西顶博发电机组制造表		YC6105类别、YC6108类别、YC4108类别	YC6113系例	YC6M款型
A(Φ)	92.055~92.065	91~91.018		92~92.018	108~108.022
B(Φ)	92.065~92.075	91.018~91.035		92.018~92.035

盖按指定扭矩上紧后按以上1的的方法测试各联轴器内径，测试成果应合适标准要求，参照表2-3-2的各苹果机型主联轴器内径（带瓦）照表表。

2．在测量主要承孔（带轴瓦）孔的直径：方式参阅上图2-3-4。要根据主要承座孔孔的直径组群具体情况在各主要座及主要承盖住装上合适的主要瓦，第三将主要瓦及主要承

表2-3-2各机型主轴承座孔孔径（带瓦）对照表

网络制式	YC6112YC4112YC4110	YC6105	YC4108	YC6108	YC6M	YC6108ZLB
粒径Φ	85.721~85.765	85.06~85.105	85.06~85.122	85.05~85.115	108~108.022	87.05~85.115

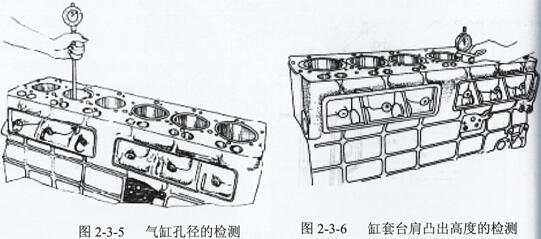

    为计算缸套孔的圆度和圆柱度误差的方便，在测量缸套孔径时，在第二道活塞环、最高点及最低点处两个垂直方向上测量孔径，如图2-3-5所示，其测量值3．测量缸套孔径

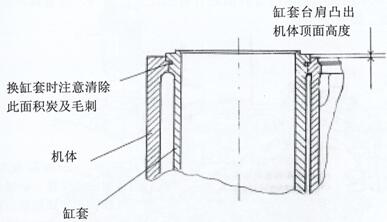

需求在下表2-3-3比率内。如在测量的孔直径超差，需求换个新件。对待无缸套的6112手机型号，换心肌细胞或镗缸镶缸套治理 。4．衡量缸套台肩彰显有机体墙顶高速，右图2-3-6和图2-3-7如下。YC4110机器的缸套无防火性圈，此外机器的缸套有防水涂料圈。

表2-3-3缸套内径、圆度和园柱度的规定值、缸套台肩彰显人体细胞项面特别值

数值机  型	缸孔内直径(Φ)mm	圆度	圆柱体度	突起极度
	中规定值	设定值	规定标准值	中规定值
YC6112	111.778~111.816	0.01	0.01	0.02~0.09
YC4112	111.778~111.816	0.01	0.01	0.~0.08
YC6105	105~105.022	0.01	0.01	0.07~0.11
YC6108	108~108.035	0.01	0.01	0.02~0.08
YC4108	108~108.022	0.01	0.01	0.04~0.08
YC4110	110~110.035	0.015	0.015	0~0.08
YC6L	113~113.022	0.01		0.105~0.155
YC6M	120~120.022	0.01	0.01	0.02~0.08

图2-3-7  缸套凸起来的机身顶部相对高度的在线检测

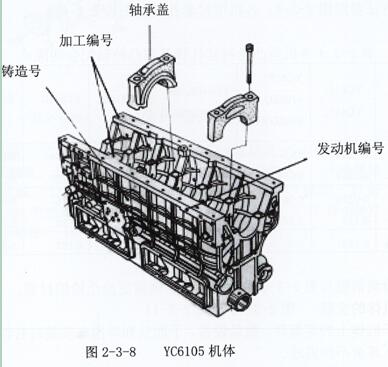

提示卡：检查缸套台肩突起位置超差可把缸套彼此需要更改试配来超过，的要求邻近的缸套突起位置并不超出0.04mm5．机床主轴承盖须与我们身体匹配，以及档别也必需与我们身体的档位相对，未能相互交换。没个我们身体方面都铸有压铸号，边长打有我们身体代加工号，方面上打有发起机产品编号；没个轴盖边长上打有代加工和装数字序号及装趋势（箭号）。参阅图2-3-8及图2-3-9。

6．在滚针滚柱的轴承座孔与滚针滚柱的轴承盖隔开面处还有轴瓦分析槽4，怎么安装滚针滚柱的轴承盖时分析槽！应在一模一样侧。如图所示2-3-9。

1-缸序号  2-向前安装标记3-机体加工号位置  4-轴瓦定位槽  5-螺孔纯净螺柱能只有拧入6-边界不能够有披锋  7-油孔  A-写出配红白色瓦B-写出配紫色瓦

7．检测工具凸轮轴轴衬套孔的直径

检测方法参照图2-3-4 0各机型衬套孔径如下表2-3-4。 表2-3-4各形号气缸衬套内径及与气缸轴针对开距。x

如论文检测参数与表2-3-4中参数不一致，则需更改凸轮机构轴衬套

机 型  结果mm	YC6112YC4112	YC61056108ZQ6108ZQN	YC6108ZQBYC6108ZLQB	YC4108	YC4110	YC6L	YC6M
法律规定值（Φ）	60.744~60.769	55.5~55.53	60.0~60.03	58.5~58.53	60.744~60.770	60.0~60.03	60.01~60.06
能默契配合摩擦	0.0762~0.127	0.06~0.109	0.06~0.109	0.03~0.09	0.076~0.128	0.06~0.109	0.04~0.12
合作重力参考选取值	0.152	0.25	0.25	0.25	0.152	0.25	0.25
