今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

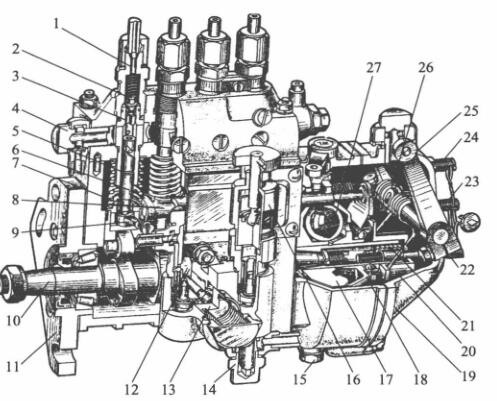

1-压力石油管道管线管金属接头; 2-有油阀; 3-有油阀块; 4,14-进油广西顶博发电机组制造; 5-套简; 6-液压泵; 7-液压泵压簧; 8-油门支撑杆;  9-缓解臂; 10-凸轮轴轴; 11-不变接盘; 12-石油管道管线泵轴力轮; 13-石油管道管线泵; 15-放油螺塞; 16-手助力泵;  17-安装驱动盘; 18-从动盘; 19-外壳; 20-滑套; 21-进行调节压簧; 22-加油量进行调节广西顶博发电机组制造; 23-怠速定位开关广西顶博发电机组制造; 24-快速路定位开关广西顶博发电机组制造; 25-调节手柄; 26-调节压簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑动体总体的大部分基本功能是有保障提供的油开使无时无刻的精确性性，对多缸柴油密度机一般说来，更要有保障各缸提供的油无时无刻的同步性。起有保障能力的的的位置是滑动下端到优化水泥垫块上平米的极度H。当喷助力泵凸轮机构轴齿轴与曲轴齿轴比较的位置一些 时，H越大，注塞泵关上进油孔的无时无刻早好，提供的油开使无时无刻也早好。进而，H越小，提供的油开使无时无刻越推迟了。因为要给出定制和做实验的时候给出比较适合的滑动体本职工作极度H，以有保障提供的油开使无时无刻的精确性性。

1-凸轮轴轴; 2-注塞泵斜槽; 3-泵盖; 4-定位手机内六角螺丝; 5-回油道; 6-回油孔; 7-油多阀螺旋拉簧片; 8-油多阀紧座;  9-油多阀; 10-油多高压闸阀; 11-进油孔; 12-进油道; 13-注塞泵; 14-注塞泵套简;  15一注塞泵螺旋拉簧片; 16-螺旋拉簧片座; 17-挺柱体:; 18-混凝土垫块; 19-滚轴

  对於多缸机，各分泵的H值应一样。的调整垫件在喷油阀生产时均已调好，切不可自由选择互相交换。垫件是用耐磨涂层建筑材料制作而成齐头并进行热处置以增强硬度标准，故而用中更易划痕。如长时刻用后划痕较多，可换面用。

  喷油阀泵体分上两个分，喷油阀上体适用组装齿轮泵泵泵偶件及冒油阀偶件，下身适用组装凸轮机构轴、滚珠体和石进气软管道管线阀等。泵体前侧东部打有检视窗孔，为了诊断和校准泵油表。下边有检视发动机油面的检视孔。喷油阀上体含有两条油道，与各齿轮泵泵泵套筒里边的弧形油槽相联。弧形油槽则与齿轮泵泵泵套筒上的进、回油孔相联。由石进气软管道管线阀供来的低压证书油使用进进气软管连接管进油道中。油道中的重油负压由装在回进气软管连接管内的回油阀调控，一需求保护在5～10kPa范畴内。液压过低，在齿轮泵泵泵下降时，重油可以在短时间使用进油孔进齿轮泵泵泵上半部油腔。当油表太过而使液压上升时，已有的重油会顶开回油阀进入重油细滤器中。
