580KW柴油车机发变频电动机组机并机柜电缆线电力图关键技术：由电动车充电线开关AC220V/DC24V，提供数据发变频电动机组机把控器所需输送开关电源DC24V。发变频电动机组机启用后由KA5沟通220V里面继电商开关输送另一个启用表现。柴油车机发变频电动机组机把控器能够 表现回路开关把发变频电动机组机的工作电流、电流电压，频带宽度，带速等发变频电动机组机的各种各样产品参数表现汇报到把控器，由把控器发来电脑指令。   当重油风能发三相电动机初始化后，把电送往启闭柜上边的主母排。有效调节器可以实现模式视频监控到必须前提条件初始化汽柴油有效保持，开机发动有效保持，可以实现DC24V继家用电商输送网络表现。风能发三相电动机有效调节器可以实现的输出电压功率探测方案双回路，探测方案到达到空气按钮初始化的输出电压功率，有效调节器可以实现KA3继家用电商输送重分闸网络表现，合上主启闭断路，空气按钮重分闸后重分闸指示箭头灯亮。当有效保持模式需要分闸的之时，可以实现KA3分闸继家用电商输送分闸网络表现，主启闭空气按钮分闸，空气按钮分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主电源开关柜
数字序号	各称	型號规模	公司	总数	生产厂
1	那么万能的式架构图漏电断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	带发直流电空气能把控器	HGM9510	只	2	众智
3	整流电源适配器引擎	BAC06A	只	2	众智
4	大中型中间商继电气	HH52P    DC24V	只	8	正泰
5	小形两边继电气产品	HH52P AC220V	只	2	正泰
6	击穿器	RT14-20/6A	套	16	正泰
7	无线警灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋扭	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	地线铜排	TMY-60*6	米	2	国优
13	隔绝子	环形，灰色，M10	只	12	海坦
14	装修辅材		台	2	国优

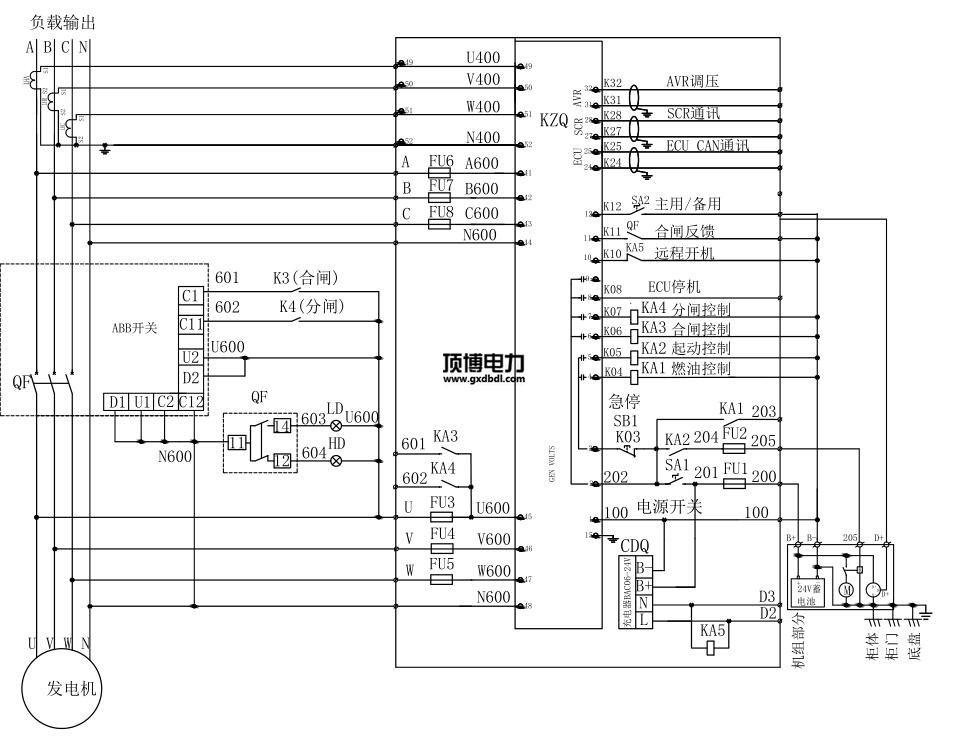

580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.023cxh.com
